Как выбрать мусороочистительную машину для ГЭС? 20-летний опыт главного инженера: 3 типа оборудования в одной таблице + 5 советов, как избежать ошибок при закупке

Если выбрать мусороочистительную машину неправильно, то в период паводка сороудерживающая решетка забьется, и простой гидроагрегата всего на один день может принести убытки, превышающие стоимость самого оборудования.
Я проработал в сфере гидротехнического машиностроения более двадцати лет и сегодня на примере реальных условий эксплуатации ГЭС подробно разберу три типа мусороочистительных машин. Прочитав эту статью, вы будете четко понимать, какую модель выбрать.
I. Для начала разберемся: существует всего три основных типа, и они принципиально разные
Многие специалисты по закупкам теряются, когда видят стопку каталогов от производителей. На самом деле, основных типов конструкций всего три: грейферные, роторные (с вращающимися зубьями) и грабельные. Если понять их «происхождение», преимущества и недостатки станут очевидны.

Для начала приведу таблицу, которую я составил на основе собранных за эти годы данных:

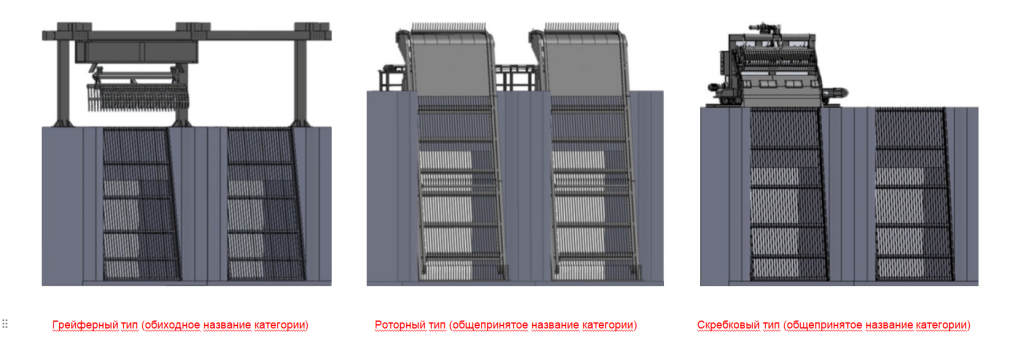

Краткое описание трех типов оборудования:
Грейферный тип — для сбора «плавающего» мусора.
Роторный грабельный тип — для очистки «поверхности».
Ковшово-грабельный тип — для борьбы с «налипшим на решетку взвешенным мусором», который реально влияет на пропускную способность и выработку электроэнергии.

II. В каких условиях рекомендуется отдавать приоритет ковшово-грабельному типу с усиленным прижимом?

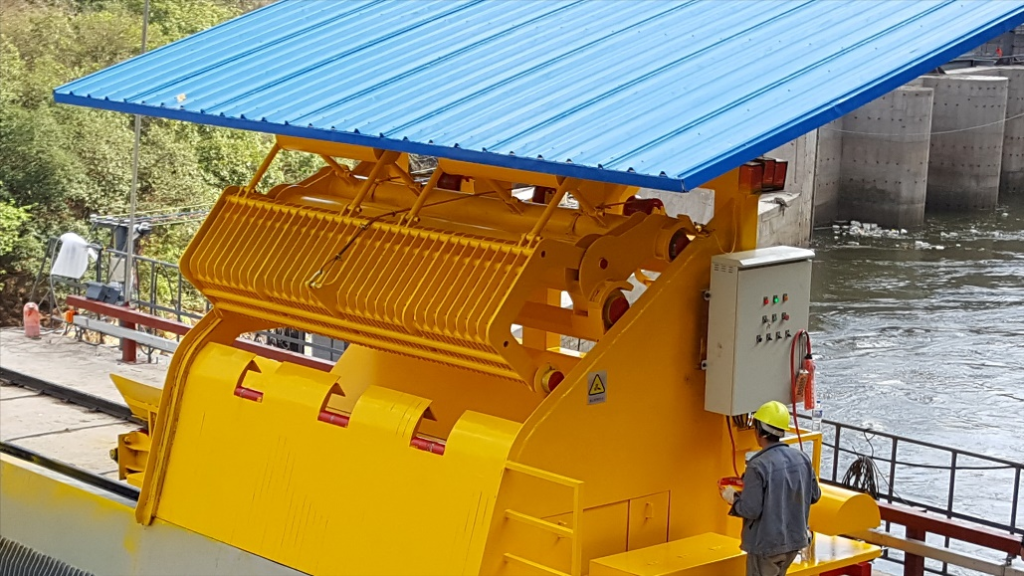

Ковшово-грабельная мусороочистная машина с усиленным прижимом — это специализированная модель для гидроэлектростанций. Она состоит из рамы, грабельной тележки, системы электрического управления, механизма перемещения (для нескольких водозаборов), механизма сброса мусора и вспомогательных узлов. Требования к ее конструкции укладываются в четыре фразы: способность погружаться в воду, способность захватывать мусор, простота в эксплуатации и обслуживании, надежность работы.
При возникновении следующих условий рекомендуется обратить особое внимание на ковшово-грабельный тип:
① Скорость потока через решетку более 2 м/с (стандартный отраслевой ориентир) — при сильном воздействии потока оборудование с прямыми зубьями отклоняется при опускании. Полузакрытый ковш грабельного типа работает за счет «захвата», а не «прямого протыкания». Благодаря технологии принудительного прижима он стабильно погружается и эффективно очищает мусор даже при высокой скорости потока.
② Водозаборы (глубиной до 50 метров, общепринятый в отрасли диапазон) — требуется подъемный механизм + механизм прижима, чтобы помочь грейферу опуститься на глубину. Подъемный механизм грейферного типа разработан специально для таких условий эксплуатации.
③ Сложный состав мусора — ветки, сорняки, бытовые отходы и плавающий мусор в период паводков. Только модели с высокой производительностью очистки могут выдержать такую нагрузку.
④ Несколько пролетов и водозаборных отверстий — передвижной грейферный очиститель с усиленным прижимом может поочередно обслуживать несколько групп решеток, избавляя от необходимости устанавливать отдельный агрегат на каждый пролет.
И наоборот, если у вас муниципальная насосная станция с низкой скоростью потока (менее 2 м/с через решетку) и преобладанием плавающего на поверхности мусора, роторная (грабельная) решетка может оказаться более подходящим вариантом. Выбор модели зависит от условий эксплуатации, а не от толщины рекламного каталога производителя.
Мы производим полную линейку моделей именно потому, что в этой отрасли не существует «универсального решения на все случаи жизни».

III. 5 ловушек при закупке: уроки, оплаченные реальными деньгами
① Завышение эффективности очистки. У некоторых устройств реальная эффективность составляет лишь 60-70% от заявленной. Что делать? Четко прописывайте показатели эффективности в контракте и указывайте методику приемки (например, критерием завершения очистки считается восстановление разности уровней воды до и после решетки до нормативного значения — это общепринятый в отрасли критерий).
② Подмена материалов. В дешевых машинах используется обычная углеродистая сталь без антикоррозийной защиты, которая через несколько лет ржавеет и деформируется. В контракте необходимо указать марки материалов основных компонентов и технологию антикоррозийной обработки, а при приемке товара провести сверку.
③ Низкая цена при тендере и последующие доплаты. В предложение не включают монтаж, пусконаладку и транспортировку, в итоге итоговые расходы оказываются на 30% выше первоначальной цены. Требуйте от производителя цену «под ключ» с четким перечнем услуг, зафиксированным на бумаге.
④ Скрытые исключения в гарантийных условиях. В гарантийный период устанавливается множество условий освобождения от ответственности, что фактически лишает возможности получить компенсацию. Перед подписанием договора пройдитесь по каждому пункту: от объема гарантии до сроков реагирования.
⑤ Отсутствие сервисного обслуживания. Если оборудование на удаленном объекте выходит из строя, а мастера не дождаться и через 72 часа — посчитайте сами убытки от простоя стройплощадки за день. При выборе производителя рассматривайте «время реагирования на неисправность и возможность оперативного обслуживания на месте» как показатели, равнозначные цене.

IV. Список документов для приемки (сохраните себе)
При участии в государственных закупках или работе на ключевых объектах отсутствие любого из этих документов может привести к провалу приемки. Проверьте каждый пункт перед закупкой:
 Сертификат системы менеджмента качества ISO9001
 Заводской протокол испытаний изделия (сверить каждый пункт с параметрами в контракте)
 Подтверждение опыта реализации аналогичных проектов (желательно наличие кейсов с похожими условиями эксплуатации — например, реализованные проекты водозаборов в глубоких скважинах с высокой скоростью потока)
 Степень защиты системы электрического управления и чертежная документация
Профессионалы смотрят на квалификацию, но еще больше — на «кейсы с аналогичными условиями эксплуатации». Одна поездка на объект, реализованный производителем, полезнее десяти страниц презентации в PPT.

V. FAQ: Несколько вопросов, которые мне часто задают коллеги из отдела закупок
В1: В чем на самом деле разница между грабельными и грейферными решетками? Если в двух словах?
Грейферная — это «тычок», а грабельная — это «захват». Плавающий мусор прилипает к поверхности решетки: прямые зубья грейфера просто протыкают его, и поток воды его смывает. Полузакрытый ковш грабельной решетки плотно прилегает к решетке и смыкается, позволяя надежно захватить и поднять мусор.
В2: У нас муниципальная насосная станция, нам тоже нужна грабельная решетка?
Не обязательно. Если скорость потока через решетку низкая и преобладает плавающий мусор, роторная (ступенчатая) решетка может быть выгоднее по соотношению цены и качества. Модель выбирается под конкретные условия. Если не уверены, пришлите мне скорость потока, размеры проемов и тип загрязнений — я дам предварительную оценку, это бесплатно. 😄
В3: Вспомнили о закупке только перед сезоном паводков, успеем?
Мусороудерживающие решетки и очистные машины в большинстве случаев являются нестандартным оборудованием, изготавливаемым на заказ, поэтому цикл производства, монтажа и пусконаладки довольно продолжителен. Рекомендуется начинать процесс подбора и закупки как минимум за квартал до начала паводкового периода, чтобы не оказаться в ситуации, когда оборудование еще «в пути», а паводок уже начался.
В4: Как прописать технические параметры в тендерной документации, чтобы не оставить лазеек для дешевой и некачественной продукции?
Сделайте жесткими требованиями такие параметры, как скорость потока через решетку, глубина проема, эффективность и производительность очистки, марки материалов и время реагирования по гарантии. Четко пропишите «критерии приемки» — тогда заявки с низкой ценой и соответствующим низким качеством отсеются сами собой.

В сфере очистного оборудования покупка — это только начало; основные затраты приходятся на последующие десять-двадцать лет эксплуатации и обслуживания. Один лишний вопрос и одна дополнительная проверка на этапе подбора сэкономят гораздо больше ресурсов, чем последующие переделки.
Мы много лет занимаемся производством гидротехнического оборудования и выпускаем полный спектр очистных машин: грейферные, роторные, грабельные. Наша флагманская модель — грабельная машина с механизмом усиления — специально разработана для условий эксплуатации на гидроэлектростанциях.
Если у вас есть проект на стадии подбора оборудования, присылайте рабочие параметры (скорость потока, размеры проема, тип мусора, количество водозаборов) нам в личные сообщения. Наша техническая команда подготовит для вас предварительное заключение по подбору — это бесплатно, будем рады знакомству.

Автор: Г-н Лю, технический директор компании Kunming Zhuoshi Electromechanical Co., Ltd. Более 20 лет работает в индустрии гидротехнического машиностроения. Принимал участие в проектах по очистке мусора на крупных ГЭС в провинции Сычуань, средних ГЭС для компаний CHN Energy и PowerChina, экспортных проектах для ГЭС в Малайзии, а также на средних ГЭС в провинции Ганьсу и других объектах водного хозяйства. Данные об условиях эксплуатации и опыт подбора, представленные в статье, основаны на реальной практике реализации проектов. Приглашаем коллег по отрасли к обмену опытом в комментариях.
